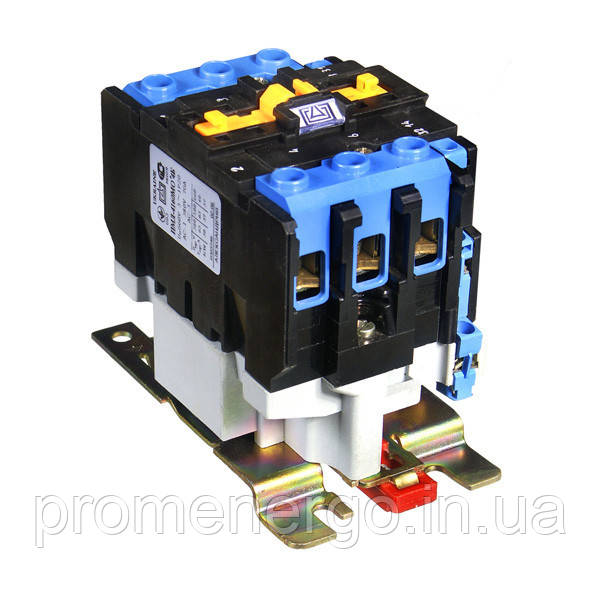

Магнітний пускач ПМЛ 4100

Магнітні пускачі — це прилади, які використовуються для дистанційного керування. За допомогою магнітного пуска модель  ПМЛ 4100 стає можливим запуск механізму на дистанції. Це відбувається за допомогою під'єднання цього приладу до мережі електрозабезпечення, а також за допомогою зупинки, а також реверсування двигунів типології трифазних і асинхронних.

Двигуни з короткозамкнутими роторами керуються за допомогою магнітного пускача тільки за умови, що змінний струм буде рівним за напругою не більш ніж 380 вольтів, а також частоти в 50 Гц.

Магнітний пускач моделі ПМЛ-4100 не постачається заводом-виробником у комплектації з тепловим реле. Однак за потреби можна поєднати його з реле. Теплове реле, сумісне з цим пускачем, має серію PTL, воно використовується для захисту керованих типів двигунів від перевантажень робочого механізму, а також від струмів, які можуть виникнути в разі розриву будь-якої фази.

Магнітний пускач ПМЛ 4100  380 Вольт може комплектуватися також у комплекті з такими механізмами, як-от обмежувачі перенапруги. Тип обмежувача перенапруги — ОПН. Вони призначені для роботи в системах керування, у яких застосовується мікропроцесорна техніка. Склад комплектації магнітного пускача необхідно уточнювати безпосередньо під час його купівлі. Найчастіше такий пускач постачається на ринок продажу без додаткового теплового реле.

Магнітний пускач моделі ПМЛ 4100 працює на якісному рівні потужності. Так, для його функціонування необхідно не менш ніж 80 Амперів.  Цей магнітний пускач має ступінь захисту типу IР00. Додатковими кнопками керування пускач не обладнаний.

Цей пристрій працює на основі змінного струму. Для якісного та потужного функціонування цей магнітний пускач обладнаний такими контактами: 1з (на 10, 25 А), а також 1 з і 1р (на 40, 60 А). Отже, цей магнітний пускач має нереверсивний характер.

Цей магнітний пускач можна застосовувати для керування й контролю двигунів на дистанції. Водночас можна застосовувати магнітний пускач моделі ПМЛ 4100 0*4Б 380 вольтів як за деяких побутових показань і потреби, так і в широких промислових масштабах із високою інтенсивністю роботи. Встановлення, до якого під'єднують пускач, має бути стаціонарною.

Категорія застосування цього магнітного пуска — УХЛ4. Зношуваність цієї моделі магнітного пуска становить 1 000 000 циклів, тобто він належить щодо стійкості механізму до класу «Б».

Контактор (Пускач магнітний ПМЛ 4100) —  нереверсивний без оболонки, без теплового реле, зі ступенем захисту IP00, зі змінним струмом ланцюга керування.

Номінальна напруга щодо ізоляції, В — 660

Номінальний струм головного ланцюга А –63

Номінальна напруга втягувальної котушки —24,36,40,48,110,127,220,230,240,380,400,415,500,660, 50гц.

Потужність, споживана котушкою контактора, увімкнення/утримання, ВА — 200±35/20±4

Номінальний робочий струм, А (категорія застосування АС-3) за напруги 380, 550, 660 — 63, 63, 40

Зносостійкість механічна/кометаційна (категорія застосування АС-3)

під час виконання за зносостійкістю А,Б, В млн циклів — А 16/2,0 Б 10/1,0 В 3/0,3

Максимальна частота увімкнень без навантаження/з навантаженням, включень за годину — 3600/1200

НАЛИЧІ ТЕПЛИВОГО РЕЛЕ без реле

Габаритні розміри — 125х84,5х113,3мм

Установлювальні розміри — 105х40мм

Кріплення на стандартну рейку DIN - не встановлюється

Варіанти гвинтового кріплення — 3 гвинта М6

Потужність двигуна для категорії АС-3, 380 В, кВт – 30,0

Маса, кг 1,28
