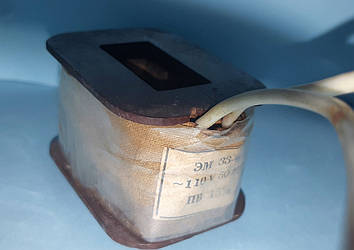

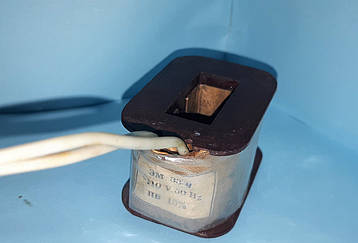

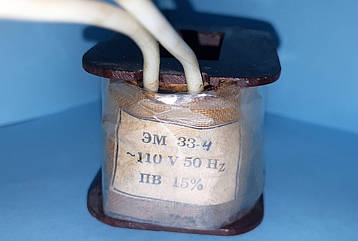

Електромагніти ЕМ 33-4

Електромагніти серії ЕМ 33 змінного струму однофазні призначені для дистанційного управління виконавчими механізмами різного промислового застосування.

Умови експлуатації:

1.Кліматичне виконання і категорія розміщення У3, Т3 і УХЛ4 зі ступенем захисту IP00 і IP20 по ГОСТ 14254 – 96

2.Висота над рівнем моря не більше 4300 м

3.Навколишнє середовище – невибухонебезпечна, не містить пилу в концентраціях, що знижують параметри електромагнітів в неприпустимих межах

4.Нормальне робоче положення електромагнітів вертикальне і горизонтальне

5.Діапазон робочих температур повітря при експлуатації:

- У3 від -450 С до +450С

- Т3 від -100С до +450С

- УХЛ4 від +10С до +350

6.Відносна вологість повітря (верхнє значення):

- У3 – 98% при 250С

- Т3 – 98% при 350С

- УХЛ 4 – 80% при 250С

7.Номінальні робочі напруги 24; 36; 42; 60; 110; 127; 220; 230; 240; 380; 400; 415; 440; 500; 550 і 660В частота 50Гц

- 24; 36; 42; 60; 110; 115; 220; 230; 380; 400; 415; 440 і 660В частота 60Гц.

Електромагніти ЕМ 33 працюють при напрузі на виводах обмотки збудження від 0,9 до 1,1 номінального напруги в тривалому (ПВ=100%) і повторно – короткочасному (ПВ=40%, ПВ=15%) режимах.

Електромагніти ЕМ 33 випускають з гнучкими виводами і контактними затискачами, відкритого і закритого виконання.

Розшифровка електромагнітів ЕМ 33:

ЕМ 33-Х1Х2Х3-Х4Х5Х6Х7:

- ЕМ – електромагніт

- 33 – номер розробки

- Х1 – габарит електромагніту (3,4,5,6,7,8,)

- Х2 – 1 - змінний струм

- Х3 – виконання електромагніту за способом впливу на виконавчий механізм:

1 – тягне

3 – штовхає і тягне

- Х4 – режим роботи (значення відносної тривалості вмикання), %:

1 – ПВ 100,ПВ 40
