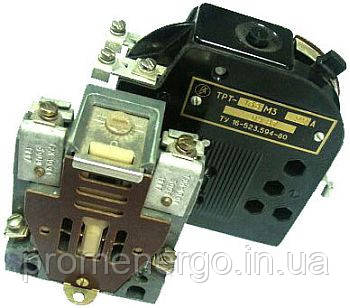

Реле теплові ТРН-40

Реле електротеплові токові двополюсні  ТРН 40 на номінальні струми  40 А відповідно призначені для захисту трифазних асинхронних електродвигунів із короткозамкнутим ротором від струмових перевантажень, неприпустимої тривалості. Реле можуть бути використані в мережах постійного струму. Від КЗ-реле не захищають.

Реле призначені для вбудовування в електромагнітні пускачі ПМЕ 100, ПМА 3100 на номінальний струм 40 А й для індивідуального встановлення.

Ці реле мають покращені захисні характеристики, зменшені матеріаломісткість, установлювальну площу, споживану потужність.

Структура умовного позначення:

ТРН_XXМXXX4:

ТРН — реле електротеплове струмове двополюсне;

XX — номінальний струм реле — 25 або 40 А;

М — модернізоване;

XX — умовне позначення діапазону регулювання

номінального струму неспрацьовування реле;

X4 — кліматичне виконання (УХЛ; О) і категорія розміщення за ГОСТ 15150_69.

Технічні характеристики:

Номінальний струм неспрацьовування на нульовому встановленні, А...32

Діапазон регулювання номінального струму незароблення, А....24.0 - 40,0

Потужність споживана одним полюсом реле, Вт, не більш ніж......3,5

Номінальний переріз зовнішніх ізольованих провідників, мм2 при матеріалі струмопровідної жили:

медь........................................................................10,0

алюминий................................................................16,0

Номінальна напруга головного ланцюга, В:

-перемінного струму частотою 50 або 60 Гц..................600...

-постоянного тока......................................................440

Номінальна напруга допоміжного контакту

реле, В, не більш........................................................................660

Номінальний струм допоміжного контакту реле, А...10

Час спрацьовування за струму 1,2Iном, хв.....................

Реле не спрацьовує під час протікання

по полюсам тока............................................................1,05Iном

Час повернення, мін (ріле з ручним поверненням)............1,5

Час спрацьовування реле під час нагрівання з холодного

стану 6 коротким номінальним струмом

неспрацьовування за будь-якого положення регулятора

утоми та температури навколишнього повітря 20 °C

є в межах, з:

для виконання реле на номінальні струми

неспрацьовування від 0,1 до 10 А..............................................47...

для виконання реле на номінальні струми

неспрацьовування понад 10 А.....................................58

Реле термічно стійки за одноразового навантаження

18 коротким номінальним струмом непрацювання

упродовж часу, з:

до 10 А......................................................................0,5

свыше 10 А ...............................................................1

Маса реле, кг, не більш ніж...................................................0...,35
