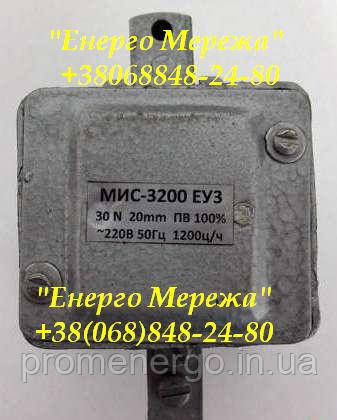

Електромагніт МІС 3200 220В

    Електромагніт МІС 3100

   Електромагніти серії МІС-3100, 1100,2100, 2200, 4100, 5100, 6100 предназначены для дистанційного керування виконавчими органами верстатів і механізмів. Електромагніти вмикаються в мережу однофазного змінного струму напругою 110, 127, 220, 230, 380, 400, 415, 440 і 500 В частотою 50 і 60 Гц.

Умови експлуатації

Висота над рівнем моря до 2000 м. Діапазон робочих температур — 40 до +40 °C.
Обтискне середовище вибухобезпечне, не містить пилу в кількості, що порушує роботу електромагнітних електромагнітних, а також агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію.
Робоче положення в просторі вертикальне.

Структура умовного позначення

МІС XXХХХХЗ:
МІС - тип апарата;
X-габарит (розмір магнітопроводу (1, 2, 3, 6, 5, 6);
X-вироблення за можливістю впливу на виконавчий механізм (1 — тяжна, 2 — штовхальна);
X-режим роботи (відносна тривалість увімкнення (0 — ПВ100, 40%; 1 - ПВ 10%);
X-вироблення за ступенем захисту (0-1Р20, 1-1РОО);
X-виведення виводів котушки (Е — з жорсткими виведеннями, М — з гнучкими виведеннями);
ХЗ - кліматичне виконання (У, Т) і категорія розміщення (3).

Електромагніти працюють у разі коливань напруги мережі живлення в межах від 0.85 до 1.05 номінального.

Допускається робота електромагнітних електромагнітних систем, призначених для тривалого режиму (ПВ=100%) у повторно-краткочасному режимі (ПВ=40%). Максимальна тривалість циклу під час роботи в повторно-кратковчасному режимі — 10 хв.

Електромагніти, які використовуються для керування клапанами, можуть бути затяжного або штовхального типу, але зазвичай використовуються електромагнітні елементи типу.  За характером навантаження електромагнітні можуть призначатися для тривалого режиму роботи або повторно-краткострокового режиму. Без шкоди для нормальної роботи електромагнітних хвиль допускається коливання напруги в межах +5%-15% від номінального.

Тягові зусилля електромагнітних для режиму роботи з відносною тривалістю вмикання ПВ=100 і 40% залежно від величини ходу якоря за напруги, рівною 0.85 від номінального, у нагрітій до встановленої температури стані за верхньої Значення температури довкілля не менш зазначених нижче.

Механічна зносостійкість електромагнітних вертикальних установок із протидільними зусиллями за номінального ходу якоря не менш ніж 3 млн циклів для МІС 1100, МІС 1200, МІС 2100, МІС 2200, МІС3 100, МІС 3200, МІС 4100, МІС 4200; 1.0 млн циклів для МІС 5100М, МІС 5200М, МІС 6100, МІС 6200;    1.6 млн циклів для МІС 5100Е, МІС 5200Е.
