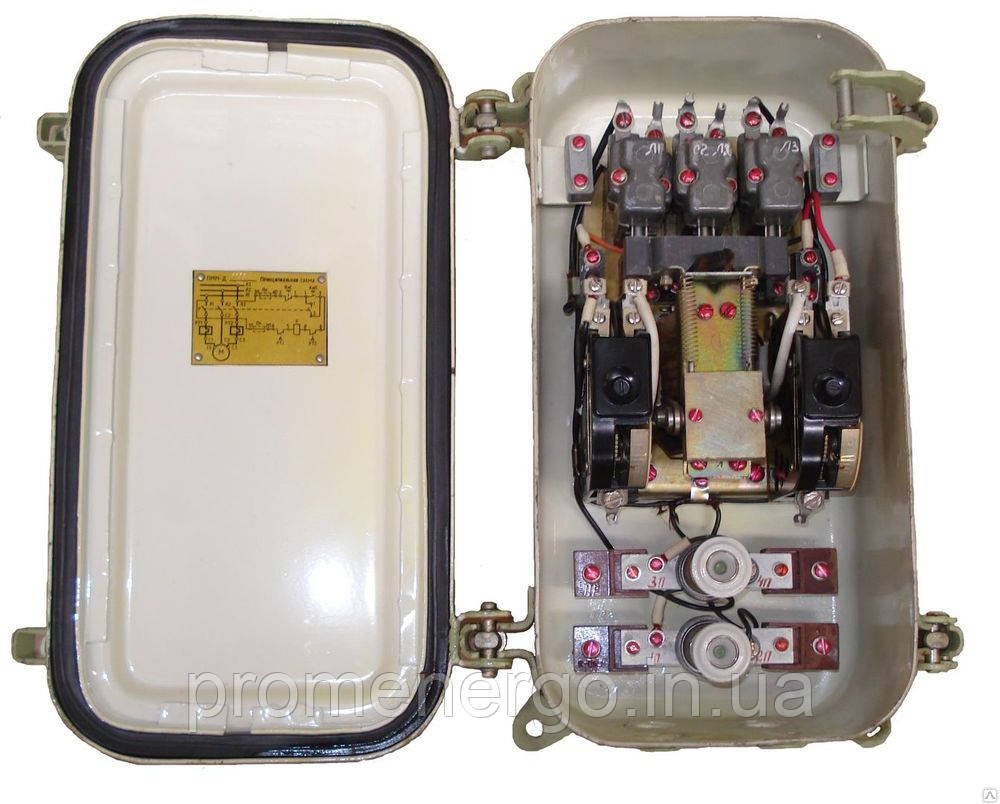

Пускач магнітний ПАЕ 324
  • Пускач магнітний ПАЕ 324, фото 3

Пускач магнітний ПАЕ 324

6 000 ₴

  • В наявності
+380 (97) 358-66-00
Бухгалтерия
  • +380 (97) 420-48-95
    Бухгалтерия
  • +380 (99) 076-00-27
    Бухгалтерия
повернення товару протягом 14 днів за рахунок покупця
Пускач магнітний ПАЕ 324Пускач магнітний ПАЕ 324
6 000 ₴
В наявності
+380 (97) 358-66-00
Бухгалтерия
  • +380 (97) 420-48-95
    Бухгалтерия
  • +380 (99) 076-00-27
    Бухгалтерия
Опис
Характеристики
Інформація для замовлення

Магнітний пускач ПАЕ 324

   Інтернет-магазин "Єнерго Мережа"  реалізує  магнітні пускачі серії ПАЕ.

Вибір продукції нашої компанії — це оптимальне співвідношення ціни та якості.

Магнітні пускачі ПАР призначені для дистанційного пуску та зупинки, а також (за наявності реле) для захисту від перевантажень трифазних асинхронних електродвигунів із короткозамкнутим ротором, що працюють в умовах помірного клімату за напруги до 500 В, частоти  50 і 60 Гц, утемпературі довкілля від -40 до +40 0С.

Публіки розраховані для роботи в тривалому та повторно-краткочасовому режимах із частотою 600 включень за годину за тривалості увімкнення ПВ 40%.

 Пускатели ПАЕ  відкритого виконання та в оболонці можна експлуатувати тільки в закритих виробничих приміщеннях.

Пускатели ПАЕ 300 захищеного виготовлення з оболонкою, що не має ущільнення роз'ємних стиків, захищають тільки від випадкових дотиків до частин, що надходить під напругою, а також від проникнення всередину оболонки пускача сторонніх предметів.

Для роботи на пересувних механізмах пускачі не призначені.Пускатели ПАЕ можуть експлуатуватися в стаціонарних установках (шках, нехтивих і т.д.), які не піддаються різким поштовхам (ударам і сильному тряску). Вібрація місць кріплення з частотою до 25 Гц під час пришвидшення не більш ніж 0,7g.

Термін експлуатації контактів силового ланцюга за номінальної потужності становить не більш ніж  2 млн комутаційних циклів;механічна зносостійкість 4/7 млн. включень-вимкнень.

   У магнітні пускачі вбудовуються теплові реле ТРН, PTT, PTL. Вони спрацьовують під впливом струму, що протікає по них, перевантаження електродвигуна та вимикають його від мережі.

   Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприборканої тривалості, зокрема з'являються під час випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A. За наявності триполюсних теплових реле серій PTT і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та струмів, що виникають під час обривання однієї з фаз. Пускателі придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.

Основні параметри пускача ПАР 300 вказані в табл. 1. Під час вибору пускача треба звертати увагу на відповідність номінального робочого струму керованого електродвигуна номінальному робочому струму пускача, руководству, водночас помічанням до табл.1

Таблиця 1

Найбільша потужність керованого електродвигуна за напруги, кВт

Номінальний струм головного ланцюга пуска (максимальний тривалий допусканий пускником  робочий струм керованого електродвигуна), А

36В

110В

127В

220 В

380 В

500 В

36,110,127,220,380В

500 В

Відкрите

виготовлення

Захищене

виготовлення

Усі

виконання

1,5

4

4

10

17

17

40

36

26

Примітка: Перевищення максимально допустимого для цієї величини пуска робочого струму керованого електродвигуна не допускається.

Пристрій і принцип дії

Нереверсивний магнітний пускач ПАЕ 300 складається з триполюсного контактора, теплового реле (пускач із реле) і блокприставки.

Кнопковий пост керування постачається окремо.

Пускачі ПАЕ 300 нереверсивні мають 1 з блокконтакт, який забезпечує нульовий захист.Допускається постачання з великою кількістю блокконтактів: 1з + 1р, 2з + 2р, 3з + 3р, 4з + 2р, 2 зі + 4р.Якщо замість кнопки керування застосовується рубильник, нульовий захист немає.

Втягувальна котушка забезпечує надійну роботу пуска за напруги в мережі від 85 до 105% номінального.

Усі обмоткові дані вказані на маркувальній табличці котушки та в табл.2.

Таблиця 2

Частота,

Гц

Каталожний

номер

Напряже-

ніке котушки,

В

Діаметр проводу без ізоляції, мм

Число витків

Опір-жовтообмотування за 200З

Робочий

 струм,

50

ДК-30

ДК-31

ДК-32

ДК-33

ДК-36

ДК-39

36

110

127

220

380

500

0,62

0,38

0,35

0,27

0,20

0,17



350

1070

1230

2130

3680

4850

2,7 ± 0,27

23 ± 2,3

31,2 ± 3,1

91 ± 9,1

284 ± 28,4

520 ± 52

0,722 ÷ 0,980

0,235 ÷ 0,317

0,204 ÷ 0,276

0,117 ÷ 0,159

0,068 ÷ 0,092

0,052 ÷ 0,07

60

ДК-300

ДК-310

ДК-320

ДК-330

ДК-360

ДК-390



36

110

127

220

380

500

0,69

0,41

0,38

0,29

0,21

0,19

290

890

1020

1770

3076

4030

1,8 ± 0,18

16,1 ± 1,6

21,6 ± 2,16

65 ± 6,5

216 ± 21,6

346 ± 34,6

0,867 ÷ 1,173

0,282 ÷ 0,382

0,245 ÷ 0,331

0,140 ÷ 0,191

0,082 ÷ 0,11

0,064 ÷ 0,084

Захист двигуна від перевантаження

В пускач ПАЕ 300  вбудовуються за одним двофазним реле типу ТРН-40 із температурною компенсацією.Технічні дані реле наведені в табл.3.

У разі перевантаження електродвигуна на 20% і вище реле вимикає його впродовж не більш ніж 20 хв, якщо пускач був нагріє номінальним струмом до встановленої температури.

Таблиця 3

Маркування (номер)

змінних нагрівачів реле

Пускач відкритого виготовлення

Пускач захищеного виготовлення

Ціна поділки шкали регулювання номінального струму втоми

Рекомендований переріз зовнішніх ізольованих дротів, не менш ніж кв.мм

Номін.ток теплового елемента реле в пусклі Iн, А

(Напівж.регулюють.уставки «0»)

Межі регулювання номінального струму втоми реле в пускачі

Номін.ток теплового елемента реле в пусклі Iн, А

(Напівж.регулюють.уставки «0»)

Номін.ток теплового елемента реле в пусклі Iн, А

(Напівж.регулюють.уставки «0»)

Мідних

Алюмінієвих

12,5

12,5

От

0,75 Ін

до

1,25 Ін



12,5

От

0,75 Ін

до

1,25 Ін



В середньому 5% Ін



2,5

4

16

16

16

2,5

4

20

20

20

2,5

4

25

25

25

4

6

32

32

32

От 0,75 Ін

до 1,5 Ін

6

10

40

40

От

0,75 Ін

до

1 Ін



40

От

0,75 Ін

до

0,9 Ін



6

10

Реле ТРН-40 має тільки ручне повернення.Для повернення реле треба натиснути на кнопку повернення, розташовану на релі або кришці кожуха пуска, щочеріз 2 хв. з моменту спрацьовування реле.

Теплове реле не забезпечує захист двигуна від струмів короткого замикання.Для захисту двигуна від струмів короткого замикання в схемі мають бути передбачені плавкі запобіжники або установний автомат.


Розшифрування маркування:

Загалом маркування (умовне позначення) пускеля має такий вигляд:


ПАЕ XYZ У3

де ПАЕ — умовне позначення пускача;

X — цифра, що вказує на величину пускача або його номінал:


3 — третя величина, 40 А;
4 — четверта величина, 63А або 80А;
5 – п'ята величина, 100А;
6 — шоста величина, 160 А.

Y — цифра, що позначає виконання:


1 — звичайне відкрите виготовлення (IP00);
2 — звичайне захищене виготовлення (IP30);
3 — звичайне пилозахищене вироблення (IP54);
4 — звичайне пилебризонепроникне вироблення (IP65);
5 – збільшений корпус із зашитою IP30;
6 — збільшений корпус із захистом IP54 (несуттєве проникнення пилу);
7 — збільшений корпус із захистом IP65 (неперемога перешкода для пилу та струменів води).

Z — цифра, що визначає реверсивність, наявність реле та кнопок:


1 — пускач без реле нереверсивний;
2 — пускач із реле нереверсивний;
3 — пускач без реле реверсивний;
4 — пускач із реле реверсивний;
5 — пускач у корпусі з кнопками «пуск» і «стоп», без теплового захисту;
6 — пускач у корпусі з кнопками «пуск» і «стоп», укомплектований тепловим реле.

У3 — допускається експлуатація у помірному макрокліматі в категорії розміщення 3 (допомоги з покрівлею, без опалення, з природним рухом повітря).

Основні
Тип контактораРеверсивний
Теплове релеТак
Наявність корпусуТак
Номінальний струм40 А
Частота струму50 Гц
Мінімальна температура навколишнього середовища-40 град.
Максимальна температура навколишнього середовища40 град.
Ступінь захисту IP30
Комутаційна зносостійкість2000000 циклів
