Електромагніт МІС 5200 127В

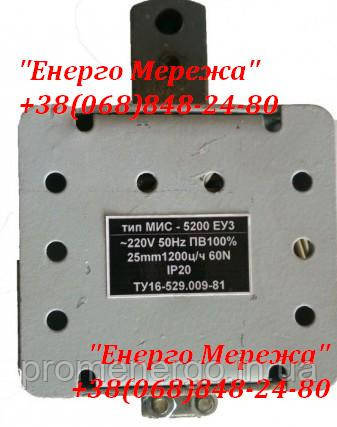

          Електромагніт МІС 5200

   Електромагніти серії МІС-5200, 1100, 2100, 3100, 4100, 5100, 6100 предназначены для дистанційного керування виконавчими органами верстатів і механізмів. Електромагніти вмикаються в мережу однофазного змінного струму напругою 110, 127, 220, 230, 380, 400, 415, 440 і 500 В частотою 50 і 60 Гц.

Умови експлуатації

Висота над рівнем моря до 2000 м. Діапазон робочих температур — 40 до +40 °C.
Обтискне середовище вибухобезпечна, не містить пилу в кількості, що порушує роботу електромагнітних електромагнітних, а також агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію.
Робоче положення в просторі вертикальне.

Структура умовного позначення

МІС XXХХХХЗ:
МІС - тип апарата;
X-габарит (розмір магнітопроводу (1, 2, 3, 6, 5, 6);
X-вироблення за можливістю впливу на виконавчий механізм (1 — тяжна, 2 — штовхальна);
X-режим роботи (відносна тривалість увімкнення (0 — ПВ100, 40%; 1 - ПВ 10%);
X-вироблення за ступенем захисту (0-1Р20, 1-1РОО);
X-виведення виводів котушки (Е — з жорсткими виведеннями, М — з гнучкими виведеннями);
ХЗ - кліматичне виконання (У, Т) і категорія розміщення (3).

Електромагніти працюють у разі коливань напруги мережі живлення в межах від 0.85 до 1.05 номінального.

Електромагніти, які використовуються для керування клапанами, можуть бути затяжного або штовхального типу, але зазвичай використовуються електромагнітні елементи типу.  За характером навантаження електромагнітні можуть призначатися для тривалого режиму роботи або повторно-краткострокового режиму. Без шкоди для нормальної роботи електромагнітних хвиль допускається коливання напруги в межах +5%-15% від номінального.

Допускається робота електромагнітних електромагнітних систем, призначених для тривалого режиму (ПВ=100%) у повторно-краткочасному режимі (ПВ=40%). Максимальна тривалість циклу під час роботи в повторно-кратковчасному режимі — 10 хв.

Тягові зусилля електромагнітних для режиму роботи з відносною тривалістю вмикання ПВ=100 і 40% залежно від величини ходу якоря за напруги, рівною 0.85 від номінального, у нагрітій до встановленої температури стані за верхньої температури Значення температури довкілля не менш зазначених нижче.

Механічна зносостійкість електромагнітних вертикальних установок із протидільними зусиллями за номінального ходу якоря не менш ніж 3 млн циклів для МІС 1100, МІС 1200, МІС 2100, МІС 2200, МІС3 100, МІС 3200, МІС 4100, МІС 4200; 1.0 млн циклів для МІС 5100М, МІС 5200М, МІС 6100, МІС 6200;    1.6 млн циклів для МІС 5100Е, МІС 5200Е.
