Контактори електромагнітні серії МК застосовуються на рухомому складі рейкового транспорту, тролейбусів і в загальнопромислових стаціонарних установках. Призначені для комутування силових електричних ланцюгів і ланцюгів керування постійного та змінного струму.
МК 2-30 ,МК 2-20, МК 2-22, МК 2-10 це контактори постійного струму, розрахунку на роботу з струмом до 63 А, з напруга котушки керування 24,110,220 в.
Контактори серії МК призначені для роботи в силових електричних ланцюгах і ланцюгах керування постійного струму за напруги до 220 В постійного струму (крім контакторів МК1-20Д, МКЗ-20Д, МКЗ-20Д, МК1-30, МК2-30), до 1000 В постійного струму (контактори МК1-20М) і до 380 В змінного струму 50,60 Гц (контактори МК1-20А, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МКЗ-20Д) загальнопромислових установок, а також для комутування електричних ланцюгів тепловозів і електровозів на напругу 220 В постійного струму.

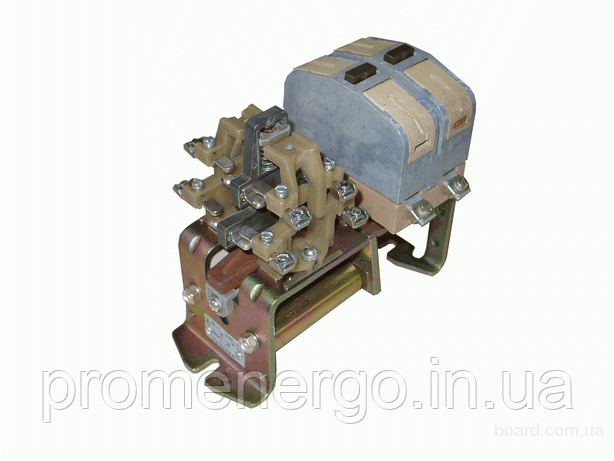

Контактори серії МК 2-30 постійного струму двополюсні використовуються в ланцюгах напругою 110 в, 220, 320 в, 24 в, 50 в, 75 в і струмом 40 А та 63 А.
Електромагнітні контактори постійного струму типу МК 2 є пристроями комутації силових електричних ланцюгів. Контактори цієї серії застосовуються на рухомому складі рейкового транспорту, у ліфтових установках, у загальнопромислових силових установках.
Конструкція контакторів зібрана на П-подібній скобі. Головна контактна система містить контактну колодку з нерухомими контактними скобами та дугогасними котушками, а також дугогасильну камеру та траверси з контактними мостами. Фіксація дугогасної камери відбувається завдяки пружним колодкам. До складу допоміжної контактної системи входять контактні колодки зі встановленими на них скобами нерухомих контактів, а також траверси з рухомими контактними мостами.
Електромагнітні контактори МК 2 призначені для роботи в таких режимах: тривалий, переривчасто-тривалий, повторно-кратковремний і короткочасний.
Залежно від ступеня комутаційної зносостійкості контактори позначаються А або Б.
Структура умовного позначення
МК Х ― Х Х Х Х 3 Х:
МК | - серія; |
X | - величина контактора залежно від номінального струму головного ланцюга: 1 - 40А; 2 – 63А; 3 – 100А; 4 – 160А; |
X | - кількість замикальних контактів; |
X | - кількість розмикальних контактів; |
X | - модифікація контактора: Б — для приводу високовольтних вимикачів, Д — для ліфтових станцій керування, М — для ліфтових станцій керування, М — для рухомого складу (вагонів метро); |
X 3 | - кліматичне виконання (У, УХЛ, Т) і категорія розміщення за ГОСТ 15150-69; |
X | — модифікація контактора за комутаційною зносостійкості: А, Б. |
Основні технічні характеристики
Найменування параметрів | Значення параметра |
Номінальний струм, А | 20,40,63,100,160 |
Номінальна напруга: ― постійний струм — змінний струм | До 1000 |
Номінальна напруга постійного струму втягувальної котушки (мережі), В | До 380 |
Номінальний тривалий струм допоміжних контактів, А | 24(27),48(50),75,110,220 |
Номінальна напруга контактів допоміжного ланцюга, В ― постійний струм -змінний струм |
От 110 до 220 От 110 до 660 |
Механічна зносостійкість контакторів, млн циклів В, не менш ніж - на номінальні струми 40,63А і МК-1-20М - на номінальні струми 100,160А |
16 10 |
Ступінь захисту | IP 00 |
Режим роботи | Тривалий, Переривно-тривалий, Повторно-кратковремний, Короткостроковий |
Приєднання зовнішніх провідників | Переднє |
Споживана потужність, Вт, не більш ніж | 45 |
Кліматичне виготовлення | У3,Т3, УХЛ3 |
Тип | Номінальний струм, А | Напруга котушки, В | Потреб. потужність, не більш ніж В | Кількість контактів | Маса, кг | |||
марка | ||||||||
головного ланцюга | спалах-гойдалка | |||||||
зам-їх | роз-ї | зам-їх | роз-ї | |||||
МК 1-01 | 40 | 24, 75, 110, 220, | 45 | - | 1 | 2 | 2 | 3,6 |
МК 1-10 | 40 | 45 | 1 | - | 2 | 2 | 3,6 | |
МК 1-11 | 40 | 45 | 1 | 1 | 2 | 2 | 4 | |
МК 1-20 | 40 | 45 | 2 | - | 2 | 2 | 4 | |
МК 1-22 | 40 | 45 | 2 | 2 | 2 | 2 | 4,7 | |
МК 1-30 | 40 | 45 | 3 | - | 2 | 2 | 4,2 | |
МК 1-66 | 40 | 45 | - | - | 6 | 6 | 3,7 | |
МК 2-01 | 63 | 24, 75, 110, 220, | 45 | - | 1 | 2 | 2 | 3,6 |
МК 2-10 | 63 | 45 | 1 | - | 2 | 2 | 3,6 | |
МК 2-11 | 63 | 45 | 1 | 1 | 2 | 2 | 4 | |
МК 2-20 | 63 | 45 | 2 | - | 2 | 2 | 4 | |
МК 2-30 | 63 | 45 | 3 | — | 2 | 2 | 4,2 | |
МК 3-01 | 100 | 24 75 110 220 | 45 | - | 1 | 2 | 2 | 3,8 |
МК 3-10 | 100 | 45 | 1 | - | 2 | 2 | 3,8 | |
МК 3-11 | 100 | 45 | 1 | 1 | 2 | 2 | 4,5 | |
МК 3-20 | 100 | 45 | 2 | - | 2 | 2 | 4,2 | |
МК 4-01 | 160 | 24, 75, 110, 220 | 45 | - | 1 | 2 | 2 | 3,9 |
МК 4-10 | 160 | 45 | 1 | - | 2 | 2 | 4 | |
МК 4-11 | 160 | 45 | 1 | 1 | 2 | 2 | 4,7 | |
МК 4-20 | 160 | 45 | 2 | - | 2 | 2 | 4,2 | |
МК 5-10 | 250 | 24, 75, 110, 220 | 75 | 1 | - | 2; 3; 1 | 2; 1; 3 | 6 |
МК 5-20 | 250 | 150 | 2 | - | 2; 3; 1 | 2; 1; 3 | 12 | |
МК 6-10 | 400 | 24, 75, 110, 220, | 75 | 1 | - | 2; 3; 1 | 2; 1; 3 | 6 |
МК 6-20 | 400 | 150 | 2 | - | 2; 3; 1 | 2; 1; 3 | 12 | |
МК 6-30 | 400 | 230 | 3 | - | 2 | 2 | 18 |
Основні | |
---|---|
Номінальна робоча напруга | 380 В |
Тип керуючого струму | Постійний |
Країна виробник | Україна |
Номінальний струм | 63 А |
Частота струму | 50 Гц |
Габаритні розміри | |
Вага | 4.2 г |
- Ціна: 7 800 ₴
