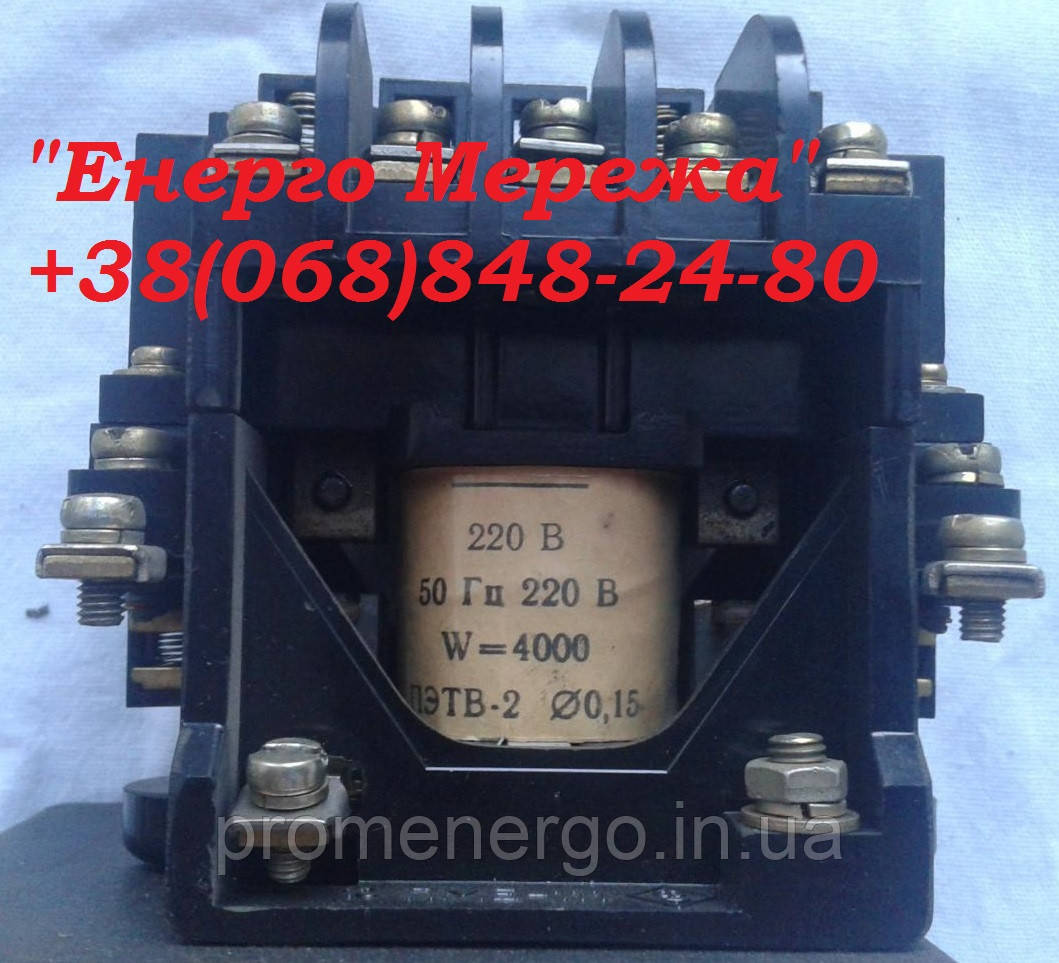

Пускач магнітний ПМО 111 48В

Пускач магнітний ПМО 111

Інтернет-магазин "Єнерго Мережа" реалізує пускачі магнітні ПМО  1-ї величини: ПМЕ 071, ПМЕ 072, ПМЕ 073, ПМЕ 074, ПМЕ 111, ПМЕ 112, ПМЕ 113, ПМЕ 114, а також  у корпусі з тепловим реле серії ПМЕ 121, ПМЕ 122, ПМЕ 132, ПМЕ 134; пускачі магнітні ПМО 2-йвелочини: ПМЕ 211, МО 212, МО 213, ПМЕ 214,ПМО 222, ПМЕ 223, ПМЕ 224.

     Пускачі електромагнітні ПМЕ  (ПМЕ 111, МО 211, МО 212, МО 112, МОЗ 114, МО 224, МО 223, МО 222) ​ призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц. За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обривання однієї з фаз. Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.

Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають у разі випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.

Пускателі магнітні ПМЕ випускаються в таких способах:
відкрите без теплового реле;
відкрите з тепловим реле;
закрито без теплового реле;
закрите з тепловим реле.

Струм теплового реле пуска відповідає номінальному струму пускача.

Контакти пускчиків ПМЕ мають прямоходову рухому систему. У пластмасовому корпусі закріплений Ш-подібний магнітопровід електромагнітного, на якому розміщена котушка, намотана на пластмасовому каркасі. Рухома система складається з якоря електромагнітного, з'єднаного механічно з пластмасовою траверсою. У верхній частині траверси закріплені рухомі контакти та пружини, що створюють контактне натискання. Магнітопровід електромагнітного електромагнітного механізму виготовлений тактильним. У пазах крайніх стрижнів електромагнітна розміщена короткозамкнуті витки.

У реверсивному виготовленні два пускачі монтуються на металевій панелі. Їхні рухомі системи з'єднуються один з одним за допомогою механічного блокування, що перешкоджає одночасному увімкненню.

У виконанні пускача ПМЕ з тепловим захистом встановлене теплове реле. Воно має біметалеві контакти, що вигинаються під час нагрівання, викликаного проходженням струму в силовому ланцюзі. За певного струму відбувається розмиття контактів теплового реле, що входять до ланцюга котушки електромагнітного, і вимкнення пуска.
Структура умовного позначення

ПМЕ – ХХХ ХХ

ПМЕ — серія пускників магнітних;

X — величина пуска в залежності від номінального струму:
0 – 4,0А
1 – 10А
2 – 25А

X — виконання за ступенем захисту та поєднання контактів допоміжного ланцюга:
1 – IP00; 1 «3
2 – IP30; 1 «3
3 – IP54; 1 «3

X — виконання за призначенням, наявності пристроїв захисту та вбудованих елементів керування:
1 — нереверсивні, без реле
2 — нереверсивні, з реле
3 — реверсивні, без реле
4 — реверсивні, з реле

X — кліматичне виконання (У, УХЛ) та категорія розміщення (3,4);

X — виготовлення зі зносостійкості (А, Б, В).

  Електромагнітний пускач ПМЕ 111 встановлюється для оперування електродвигуном, під'єднаним до мережі змінного струму напругою до 500 V з частотою 50 Hz.
Пускач є триполюсним нереверсивним і без реле навантаження.
У конструкцію входять додаткові контакти 2NO + 2NC.
Номінальний струм за U до 380 V дорівнює 10 А, за U = 500 V знижується до 6 А.

Потужність відповідного двигуна залежить від напруги в його ланцюзі:
- за напруги 127 В 1,1 кВт;
- за напруги 220 В 2,2 кВт;
- за напруги 380 В і 500 В 4 кВт.
