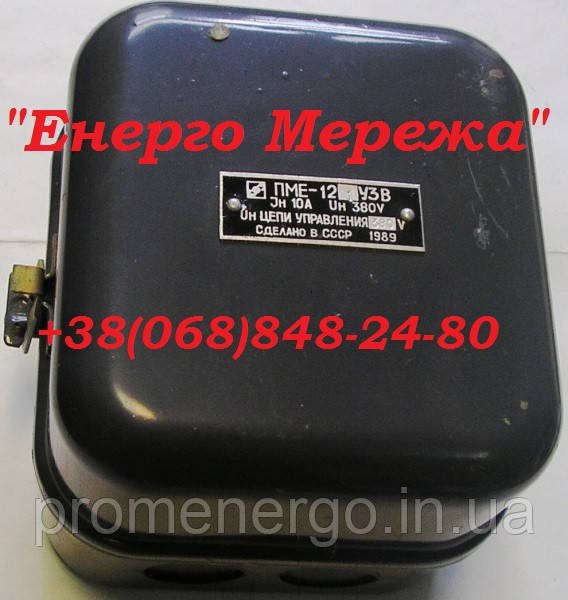

Пускатель магнітний ПМЕ 121 380В

Пускач магнітний ПМО 121

Інтернет-магазин "Єнерго Мережа" реалізує пускачі магнітні ПМО  1-ї величини: ПМЕ 071, ПМЕ 072, ПМЕ 073, ПМЕ 074, ПМЕ 111, ПМЕ 112, ПМЕ 113, ПМЕ 114, а також  у корпусі з тепловим реле серії ПМЕ 121, ПМЕ 122, ПМЕ 132, ПМЕ 134; пускачі магнітні ПМО 2-йвелічини: ПМЕ 211, МО 212, МО 213, ПМЕ 214,ПМО 222, ПМЕ 223, ПМЕ 224.

Пускателі електромагнітні ПМЕ (ПМЕ 114,ПМЕ 121, МО 222, МО 223, МО 224, МО 111, МО 112, МО 112, МО 221, МО7 071, МО0772, МО 073) призначені для застосування в стаціонарних установках для дистанційного пуску, незамінним під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц. За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обривання однієї з фаз. Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.

Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають у разі випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.

Пускатели ПМЕ випускаються у таких виробленнях:
відкрите без теплового реле;
відкрите з тепловим реле;
закрито без теплового реле;
закрито з тепловим реле.

Струм теплового реле пуска відповідає номінальному струму пускача.

Контакти пускчиків ПМЕ (ПМЕ 121, МО 114, МО 222, МО 223, ПМЕ 224, МО 111, ПМЕ 112, МО 221, МО 071, МО 072, МО 073) мають прямоходову рухому систему. У пластмасовому корпусі закріплений Ш-подібний магнітопровід електромагнітного, на якому розміщена котушка, намотана на пластмасовому каркасі. Рухома система складається з якоря електромагнітного, з'єднаного механічно з пластмасовою траверсою. У верхній частині траверси закріплені рухомі контакти та пружини, що створюють контактне натискання. Магнітопровід електромагнітного механізму виготовлений тактильним. У пазах крайніх стрижнів електромагнітна розміщена короткозамкнуті витки.

У реверсивному виконанні два пускачі монтуються на металевій панелі. Їхні рухомі системи з'єднуються один з одним за допомогою механічного блокування, що перешкоджає одночасному вмиканню.

У виконанні пуска ПМЕ з тепловим захистом встановлено теплове реле. Воно має біметалеві контакти, що вигинаються під час нагрівання, викликаного проходженням струму в силовому ланцюзі. За певного струму відбувається розмиття контактів теплового реле, що входять до ланцюга котушки електромагнітного, і вимкнення пуска.


Структура умовного позначення

ПМЕ – ХХХ ХХ

ПМЕ — серія пускників магнітних;

X — величина пуска в залежності від номінального струму:
0 – 4,0А
1 – 10А
2 – 25А

X — виконання за ступенем захисту та поєднання контактів допоміжного ланцюга:
1 – IP00; 1 «3 ⁇
2 – IP30; 1 «3 ⁇
3 – IP54; 1 «3 ⁇

X — виконання за призначенням, наявності пристроїв захисту та вбудованих елементів керування:
1 — нереверсивні, без реле
2 — нереверсивні, з реле
3 — реверсивні, без реле
4 — реверсивні, з реле

X — кліматичне виконання (У, УХЛ) та категорія розміщення (3,4);

X — виготовлення зі зносостійкості (А, Б, В).
