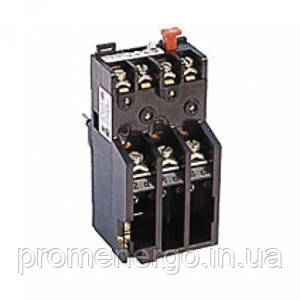

Реле електротеплові токові серії PTL
Призначення: для захисту керованих трифазних асинхронних двигунів від перевантажень неприпустимої тривалості, зокрема в разі обривання однієї з фаз. Реле PTL 1000 конструктивно сумісні з пускачами ПМЛ 1000 і ПМЛ 2000, реле PTЛ 2000 — пускачами ПМЛ 3000 і ПМЛ 4000. Реле PTЛ класифікується за номінальним струмом, не спрацьовуючи на середньому встановленні. У разі перевантаження електродвигуна на 20% реле вимикає його через 20 хв, якщо воно було нагріте номінальним струмом до встановленого теплового стану.
Монтаж здійснюється затискачем втичних контактів реле під контакти пускача, електричні зв'язки проводяться гнучкими провідниками. На замовлення реле комплектуються колодками для автономного монтажу на панелі щитів. Реле мають розмикальний і замикальний контакти, які механічно пов'язані з тепловими елементами. Замикальний контакт можна використовувати в схемах сигналізації. На корпусі реле є кнопка "Візерунок", за допомогою якої реле після спрацьовування можна вручну повернути у вихідне положення раніше повного охолодження теплового елемента. Час автоматичного повернення залежить від величини струму перевантаження, що викликав спрацьовування теплового реле та від температури довкілля.
Реле застосовуються в схемах керування електроприводами в ланцюгах змінної напруги до 660 В частоти 50 або 60 Гц, у ланцюгах постійної напруги до 440 В.
Реле придатні для роботи в системах керування із застосуванням мікропроцесорної техніки. Реле типів PTЛ-1000 і PTЛ-2000 можуть кріпитися безпосередньо до пускачів серії ПМЛ або встановлюватися індивідуально за допомогою клемників КРЛ-104 (ріле типу PTЛ-1000) і КРЛ-204 (ріле типу РТЛ-2000).
Час спрацьовування реле у разі триполюсної роботи та нагрівання з холодного стану 6-кратним номінальним струмом неспрацьовування за будь-якого положення регулятора втоми та температури навколишнього повітря 20 °C є в межах 4,5...9 с. для релеРТЛ-1000 і 4,5...12 с. для реле PTL-2000.
Номінальний струм контактів — 10 А.
Реле мають:
· три полюси;
· температурний компенсатор;
· регулятор струму незроблення;
· 1 замикальний і 1 розмикальний контакти;
· ручне повернення;
· переднє приєднання зовнішніх провідників;
· незмінні нагрівальні елементи;
· прискорене спрацьовування під час обривання фази.
Тип реле | Діапазон регулювання номінального струму незароблення, А |
Номінальний струм 25 А | |
РТЛ-1001 | 0,1...0,17 |
РТЛ-1012 | 0,16…0,26 |
РТЛ-1003 | 0,24...0,4 |
РТЛ-1004 | 0,38…0,65 |
РТЛ-1015 | 0,61...1 |
РТЛ-1006 | 0,95…1,6 |
РТЛ-1007 | 1,5...2,6 |
РТЛ-1008 | 2,4…4 |
РТЛ-1010 | 3,8…6 |
РТЛ-1012 | 5,5…8 |
РТЛ-1014 | 7…10 |
РТЛ-1016 | 9,5…14 |
РТЛ-1021 | 13…19 |
РЛТ-1022 | 18…25 |
Номінальний струм 80А | |
РТЛ-2053 | 23-32 |
РТЛ-2055 | 30-41 |
РТЛ-2057 | 38-52 |
РТЛ-2059 | 47-64 |
РТЛ-2061 | 54-74 |
РТЛ-2063 | 63-86 |
Таблиця вибору теплового реле
| |||
Номінальний ток пускателя, А | Тип реле | Діапазон регулювання струму неспрацьовування, А | Потужність Ел.двіг кВт, 380 В |
10 | РТЛ-1007 | 1,5 … 2,6 | 0,75 1,5 2,2 3 4 |
25 | РТЛ-1016 PTЛ-1022 | 9,5 … 14 18 … 25 | 5,5 7,5 11,0 |
40 | РТЛ-2053 | 23 … 32 | 15 18,5 |
63 | РТЛ-2057 РТЛ-2061 | 38 … 52 54 … 74 | 22 25 30 |
- Ціна: 350 ₴
