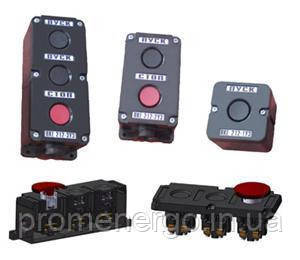

Пост кнопковий ПКЕ 712-2

Пост кнопковий ПКЕ 712-2

           Пост кнопковий ПКЕ застосовується для комутації електричних ланцюгів керування змінного струму напругою до 660 В частотою 50 Гц і постійного струму напругою до 440 В.

     Керувальні елементи кнопкового поста керування ПКЕ вирізняються конструкцією основної деталі (штовхач циліндричний, грибоподібний та інші), наявністю в окремих типів фіксувального механізму штовхача в натиснутому стані та ін. Керування контактами вимикачів здійснюється за допомогою керівного елемента через натискання на основну деталь (штовхач). Під час натискання на штовхач, останній переміщається у фланце та натискною шайбою переміщає траверси з контактними мостами, виробляючи замикання або розмикання контактів. У разі зняття навантаження повернення штовхача у вихідне положення відбувається під дією поворотної пружини, якщо не передбачено блокування штовхача в натиснутому положенні.

           Пост кнопковий ПКЕ 712-2  («Пуск"-"Стоп»)

     Умови експлуатації:

• номінальні значення кліматичних чинників на пост кнопковий ПКЕ за ГОСТ 15150-69 і ГОСТ 15543.1-89;
• висота над рівнем моря: не більш ніж 4300 м;
• температура навколишнього повітря: від -40 до +40 °C;
• робоче положення в просторі: будь-яке;
• відносна вологість навколишнього повітря не більш ніж 80% за температури 20 °C і не більш ніж 50% за температури 40 °C;
• довкілля невдосконалене, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал і ізоляцію.

     Структура умовного позначення поста ПКЕ

ПКЕ   Х1   Х2   2   -   Х3
  1        2     3     4        5

1. позначення серії
2. цифра, що позначає виконання за експлуатаційним призначенням:
    1 — для вбудовування в нішу;
    2 – для встановлення на рівній поверхні;
    6 — для вбудовування в нішу («Пуск» — «Стоп»);
    7 — для встановлення на рівній поверхні («Пуск» — «Стоп»).
3. цифра, що позначає вироблення ступеня захисту за ГОСТ 14255-69:
   1- IP з боку керівного елемента та IP00/IP40 з боку монтажу дротів;
   2 - IP54 з боку керівного елемента та IP00/IP54 з боку монтажу дротів;
4. цифра 2 позначає матеріал корпусних деталей: пластмаса
5. цифра, що позначає кількість елементів керування (кнопок): 1,2,3

     Технічні характеристики ПКЕ:
