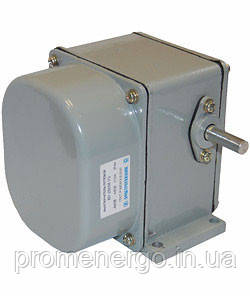

Кінцевий вимикач ВУ 250М
Концеві (путові) вимикачі серії ВУ-250М призначені для комутування ланцюгів керування змінного та постійного струмів. Вимикачі розраховані на роботу за напруги, що не перевищує 500 В, і можуть працювати як на постійному, так і на змінному струмі.
Структура умовного позначення
ВУ-ХХХМ Х2:
ВУ — характер привода (обертаними частинами механізмів);
Х — кількість комутованих ланцюгів: 1 — одна, 2 — дві;
XX — передавальне число редуктор (1:50);
М — індекс модернізації;
Х2 — кліматичне виконання (У)
Вимикачі наводяться в дію обертовими частинами механізмів, з яким вони зв'язані за допомогою зубчастих коліс, ланцюгів або муфт.
ВУ-250МУ2 — захищене, комутує два електричні ланцюги.
У корпусі вимикача ВУ 250М розташовані з одного боку контактна частина, з іншого — редуктор. Контактна частина складається із із ізолятора з нерухомими контактами, важеля з рухомими контактами, що замикається й розмикає шайб із роликом. Ролик розмикальної шайби розташований у площині виступу собачки, ролик замикальної — у площині важеля. Редуктор складається з черв'ячного вала та черв'ячного колеса, на валу якого укріплені замикаюча та розмикаюча шайби контактної частини.
Основні | |
---|---|
Ступінь захисту IP | 44 |
Номінальна сила струму | 10 А |
Номінальна робоча напруга постійного струму | 400 В |
Номінальна робоча напруга змінного струму | 500 В |
Користувацькі характеристики | |
Тип приводу | поворотний вал шпиндельного типу |
Передаточне відношення редуктора | 1:50 |
Кліматичні виконання | У |
- Ціна: 2 500 ₴
